知否,知否,您家新风装对了吗?
关注度:30      发表时间:2019/11/27 10:42:41

知否,知否,新风行业流行着这样一句话 ---“三分看机器,七分看安装”,可以理解为一套高标准的室内空气解决方案离不开专业的施工安装,所以要想新风系统卓有成效,一定离不开因地制宜的规范安装。



其实在安装过程中,有几点是需要特别关注的,这些细节点就是业主(当然是“你”)最后验收需要PAY ATTENTION 的地方,下面跟着小编一起感受下实际安装案例,看看专业的施工是如何操作的呢?

案 例


所在小区:理想家园

套内面积:100平方米

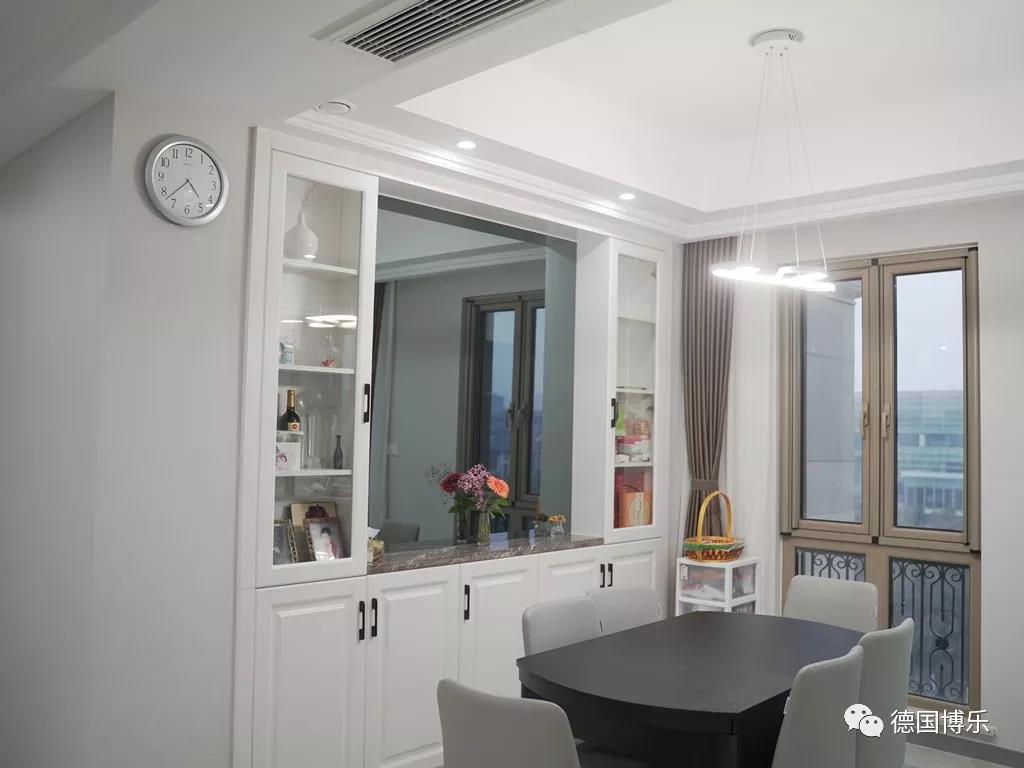

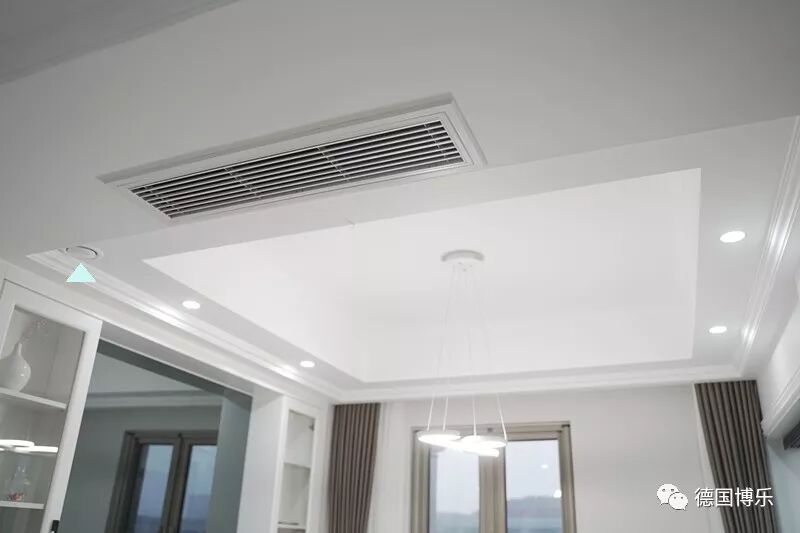

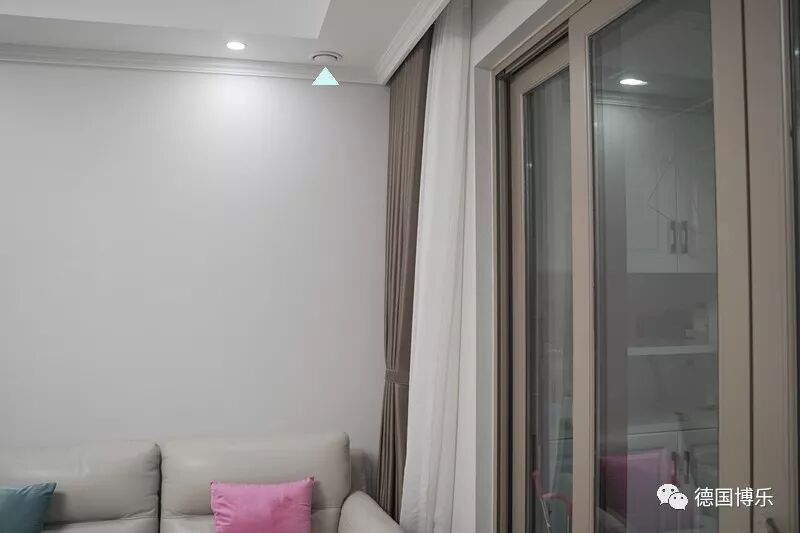

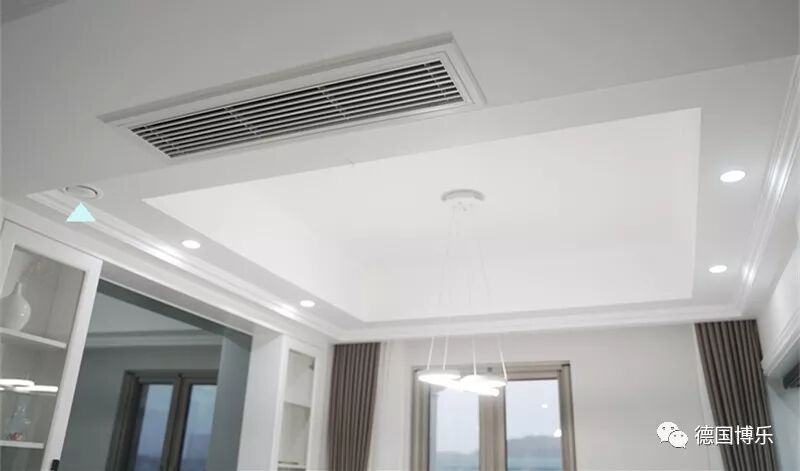

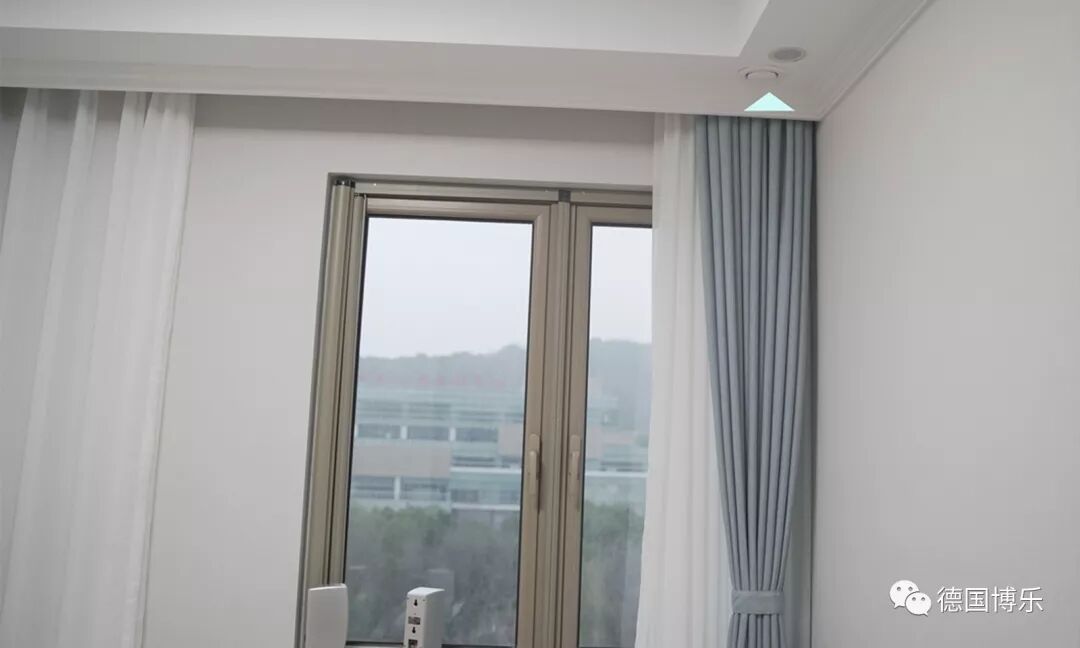

*图片为业主家完成所有装修后拍摄的美照


a.首先技术人员上门测量现场,给业主建议安装新风系统的型号及数量,主机安装位置,风管走向,风口及控制器的安装位置。



通常会基于以下原则设计新风方案:



1、  确定新风风量——基于房间面积、居住人数确定总需新风量,进行合理的设备选型,以保证提供足够的新鲜空气。(以三口之家的业主家为例,层高2.8米,按每小时换气次数1次来计算,得出房屋总需新风量约为100㎡*2.8m*1次/h=280m³/h;考虑到送风过程中会有10%左右的损耗,推荐安装博乐新风机--型号Komfort Ultra EC L2/S2 350效果佳。)



2、  定义新风路径——新风从客厅、卧室、书房等房间的室内送风口进入,污浊空气由室内的公共区域或者客厅、卧室、书房室内排风口排出;



3、  确定风管管径——根据设备风量,系统管路走向,确定风管合理管径



4、  确定末端风口数量——根据功能区域面积,常驻人口数量,确定末端风口数量



5、  定义新风开启时间——为保证新风的连续性,建议一天24小时不间断开启



b.技术人员设计出安装方案,与业主确认后进入施工阶段。



c.业主家选用的是中央式新风机KOMFORT ULTRA EC L2 350,机器入户之后,安装工程师先开箱检测机器是否正常运行,业主确认验收。



d.首先安装工程师精确定位主机和分风箱位置,并做标记;



e.接下来就是比较重要的开孔阶段了,安装工程师确定孔位(参照开孔方案书),根据孔位置弹线,每隔80cm做一标记(此间距为布鲁管道管卡间距)。


开孔时通常还需要遵守哪些基本原则呢?

*了解房屋结构及内外情况,观察水电管路的走向,了解每个孔位意图;

*严禁在柱上开孔,严禁打断或重度伤害主筋,通常在梁下部三公分处有主筋;

*开孔的直径不能超过梁直径的三分之一;

*梁上开孔时,优先开孔在下方有墙体的梁上或次梁;

*避免将洞口布置在剪力墙的暗柱(暗柱布置位置有时在剪力墙的两端或中心)和端柱(端柱布置位置一般在剪力墙的两端或者转角处)上;

*开孔距梁顶至少50mm,距梁底至少80mm;

*梁高度未超过20公分不得打上下两排孔,对高度小于45公分的梁可居中开孔;

*开多个连排孔时,拉开分布的距离,避开钢筋密集区;开孔距梁边>开孔直径,孔与孔的距离>两孔直径相加的均值,且间距越大,所损失的抗剪承载力越小;

*开孔距梁边>开孔直径,孔与孔的距离>两孔直径相加的均值,且间距越大,所损失的抗剪承载力越小。



开孔是为管道“通路”,孔的大小需根据管道的尺寸来确定,位置需根据施工图纸准确定位。

高品质的新风机当然得有好的管道“助力”保证高效得风率,顶送风的管道一般使用圆管,业主家选择的是博乐的布鲁管道,相对于PVC管道打孔面积减少约一半,安装时无需弯头、三通变径,连接时使用卡扣式摒弃了胶水和胶带的使用,不会产生二次污染。



便捷的管道裁切



环保管道连接密封方式

管道安装时通常有哪些注意点呢

*系统管道均要使用硬质管道,特殊位置除外;

*管道在截取时选用专用的截管工具,截口断面应平整并垂直于管轴线,管口处的毛刺和毛边必须打磨掉;

*管道走向要求横平竖直,同一房间管道高度一致,特殊位置除外;

*风管与软管连接必须用喉箍固定,以保证结实牢固,不得有松动、倾斜、晃动;

*风口尽可能直接与硬管连接,硬管截面必须平整,并和墙面持平,特殊情况除外。



*管道支吊架有哪些注意事项?

*管道支吊架的间距应符合设计和产品技术要求的规定,支吊架应排列整齐,间距均匀、合理;

*支吊架安装应平整牢固,与管道接触紧密;

*支吊架在安装时,打入膨胀螺丝注意楼层中预埋电线管,禁止触碰;

*主管支吊架水平间距控制在0.8米一个范围内;

*主管支吊架垂直间距最远控制在2米一个范围内;

*布鲁管道支吊架水平间距控制在0.8米一个范围内;

*管路存在转弯时,转弯的前后0.3米范围内应设置支吊架;

*管道与设备连接处0.3米内设置独立的支吊架;

*如果两端是软风管,中间是硬风管的管段最少要用两个支吊架(安装在软硬管接头处)。


此外,后期的管道清洗完全交给专业的布鲁管道清洗设备即可,便利无忧。业主验收时可从“颜值”简单判断管道安装是否专业,横平竖直的美观不是普通的施工能够驾驭的。


f.顺利开孔之后,即可进行新风主机安装。业主家的主机位置定在厨房吊顶安装,根据主机的外形尺寸和安装位置定位主机固定支架,且主机顶端必须留出1-2cm的操作空间,主机与固定支架固定时,要使用水平仪测量仪校准主机水平平衡无倾斜,同时采用EPP主管与机器法兰、分风箱连接,可以起到很好的保温降噪作用。主机附近会留有800x600mm检修口便于定期维护,安装好的主机外侧特别包护了一层结实透气的防层罩,阻挡灰尘等进入主机,增加机器的使用寿命。



g. 每个风口都配上了防层罩,待业主完成吊顶之后更换末端风口即可。



一起来看看机器运行的效果,用风速仪测量各个出风口的风速:

北卧室  3.5m/s

南主卧3.0m/s  3.0m/s

客厅 3.5m/s  3.2m/s

南次卧  3.1m/s




*通过计算得出总的新风量约为 331m³/h。

 机器开启之后,室内外雾霾指数对比很明显。




         室外 vs 室内




高品质的博乐新风系统,搭配柔性布鲁管道,专业的施工安装为您打造有情怀的舒适生活,都配齐了吗?
